HR-3型自動微機灰熔點測定儀

微機灰熔點測定儀適用于測定煤和焦炭的灰熔融特性。利用微機對灰熔融性測定過程進行自動控制,選用較高分辨率USB工業攝像機，灰堆圖像直接在微機上顯示，錄制全部實驗圖像，選擇原型后，電腦自動調節圖像亮度，讓圖像始終保持清晰自然。可人工識別7個和自動識別3個試樣，并自動判斷抓取變形溫度，軟化溫度，半球溫度，流動溫度，同時抓取該溫度對應的實時圖像，并可將灰錐結果圖像及相應溫度值打印，實驗過程的圖像及溫度存入磁盤,亦可隨時調出,以便于檢驗和分析。灰熔點測定儀廣泛應用在電力、煤炭、水泥、冶金等行業化驗室。

主要技術指標：

1.高溫爐: 臥式爐；
2.加熱元件： 硅碳管；
3.加熱電源： 220V±10% 50HZ；
4.加熱電流: 小于30A ；
5.測溫范圍： 室溫~1600 ℃，分辨率 1 ℃；
6.溫度采集元件： 鉑銠-鉑熱電偶；
7.實驗氣氛：弱還原性、氧化性；
8.升溫控制方式： 微機自動控制溫升,溫升特性符合國標GB219-2008；
9.報警提示：900℃以后每隔十分鐘報警一次，提醒觀察灰錐形狀；
10.升溫速度：900℃前15-20℃/min;900～1500℃時 5±1℃/min；
11.灰錐觀察方式：采用較高清晰USB攝像機自動攝取，灰錐圖像顯示在電腦顯示器圖像采集區域；
12.可人工識別7個和自動識別3個試樣，實時顯示灰錐圖像變化過程，并自動判斷抓取變形溫度（ DT ）、軟化溫度（ ST ）、半球溫度（ HT ）和流動溫度（ FT ）四個特征溫度，同時抓取該溫度對應的實時圖像，并可將灰錐結果圖像及相應溫度值儲存打印；
13..可以設定相機開啟和關閉拍照的溫度段，通過設置，900度前的溫度也可以拍照并保存，回放；
14.外形尺寸： 900mm×380mm×470mm（長×寬×高）；
15.整機重量： 45kg。

產品包裝：木箱，尺寸：長940mm，寬470mm，高510mm，重60公斤；紙箱，尺寸長720mm，寬580mm，高635mm，重22公斤；合計：1紙箱1木箱。

微機灰熔點測定儀安裝說明：

1. 儀器結構：

微機灰熔點測定儀由計算機、爐體及控制箱組成。控制箱裝有攝像機及控溫元件。高溫爐為臥式爐，加熱元件為硅碳管。

2.爐體安裝：

1 、將爐體放置水平，將硅碳管小心地插入剛玉外套管內，再將剛玉內套管插入硅碳管內，并在硅碳管和剛玉外管之間的兩頭墊上耐火墊片。
2 、在硅碳管?chē)婁X部位裝上電極卡，接上導線，注意卡子不要和爐體的金屬外殼接觸，以免短路。
3 、調節攝像頭位置，使攝像頭對準高溫爐的觀測孔。
4 、安裝高溫爐的硅碳管和內套管。將熱電偶從爐體圓孔插入高溫爐內套管中恒溫區內（一般在正中央），調節熱電偶端使其位于內套管上部。然后接上熱電偶連接線，請注意極性要正確。
5 、用隨機配備的 USB 視頻電纜線、控制插頭與計算機上的對應插頭連接起來。
6 、用電纜線將電源接在機殼后面的電源接線柱上。

3、軟件安裝：

系統軟件需要在 WINDOWS 以上版本安裝。

1、打開計算機，進入 WINDOWS 操作系統。
2、將隨機配備U盤插入U(xiǎn)SB接口。
3、用鼠標雙擊U盤圖標，屏幕將顯示U盤上的內容。
4、首先找到灰熔點安裝程序，然后用鼠標雙擊運行安裝，再安裝USB攝像頭驅動，安裝完畢后重新啟動計算機，灰熔點程序才可使用。

煤灰熔融性實驗及操作說明

灰錐的制備：
取粒度小于0.20mm的分析煤樣，按GB 212“煤的工業分析方法”的規定，使其完全灰化。取1～2g 煤灰放在瓷板上，用10%的糊精水溶液潤濕，調成可塑狀，然后用小尖刀鏟入灰錐模中擠壓成型。于空氣中風干或于60℃下烘干備用。具體步驟參考：灰熔點測定儀常見問題及維護方法灰錐制作

開始實驗：

灰熔點測定儀安裝好后，首先測量其高溫帶（灰錐緊鄰熱電偶熱端相距2mm 左右），選擇試樣放置部位，送樣棒做個記號，以后按照標記送樣。

試樣放置于灰錐托板上，灰錐托板放置于剛玉舟之槽中，將剛玉舟緩緩?fù)迫氲絼傆駜?nèi)管測量好的高溫帶中（送樣棒標記處），依次打開電腦，微機灰熔點主機開關。

1、開始及停止測試
單擊“開始”鍵，系統將開始升溫，升溫過程由計算機自動控制，到達900度后（或設定溫度）每分鐘拍攝一張照片，并自動存入文件中。當溫度大于1500℃時系統將自動結束測試。如果您需要在測試過程中停止測試，可用鼠標單擊“停止”鍵停止測試。

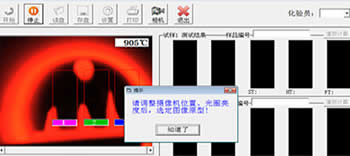

2、當您操作或圖像不清晰時，可通過相機設置功能調整圖像的清晰度位置等。
a：打開控制箱，在爐溫800℃時觀察計算機上的圖像，調整攝像的光圈，使圖像亮度可辨，調節焦距使圖像清晰無虛影。900℃以后爐內試樣即清晰可見。
b：用鼠標單擊“相機”鍵，通過圖像中的方向鍵調整鏡頭中灰錐，使試樣處在合適位置。

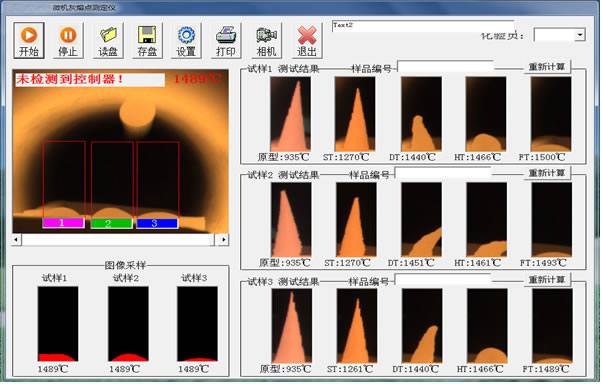

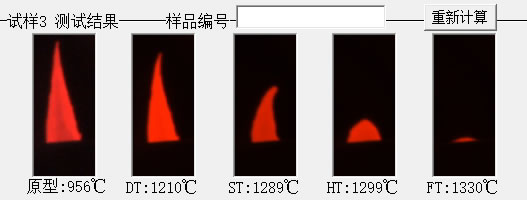

3、特征溫度的觀察
在900℃后會出現對話框，通知你調整光圈，選擇原型，原型一經確定，在后面的試驗中就不能再修改了，后面特征溫度會依據原型進行對比自動判斷。
當您挑出合適的圖像后，可單擊相應的結果圖像框，即將圖像存入結果。
如果要取消結果圖像可用鼠標雙擊圖像結果。通過單擊“試樣1”、 “試樣2”、 “試樣3”鍵可在試樣的結果中挑選。

通過相機設置功能調整圖像位置		特征溫度的觀察

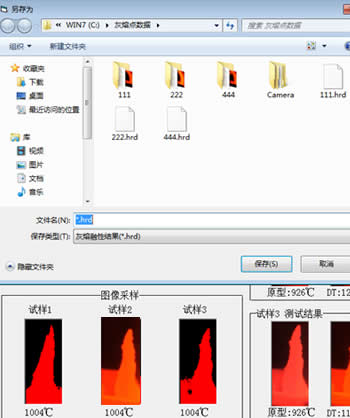

4、圖像的存取操作

讀盤和存盤在操作上是一樣的。按“存盤”或“讀盤”鍵后屏幕顯示選單：點擊“存盤”或“讀盤”鍵后，選擇合適的目錄，點擊“打開”或“存入”鍵，即可將計算機內存儲的測試結果讀出或?qū)y(cè)試結果存入計算機。

5.灰熔點測試報告打印

點擊“打印” 按鈕，即可打印出當前三個試樣及測試單位、樣品編號、時間、化驗員等信息。

灰熔點測試報告打印		圖像的存取操作

可用封碳法來控制爐內氣氛為弱還原性，用空氣于爐內自由流通的方法來控制為氧化性氣氛。
做弱還原性氣氛用氣密剛玉管：與爐膛中央放置石墨 5-6g。用氣疏剛玉管：與爐膛中央放置石墨15-20g，石墨兩側放置無煙煤30-40g。它們的粒度、數量和放置部位視具體情況而定。

待全部灰錐都到達流動溫度或爐溫升至1500℃時斷電結束試驗。待爐子冷卻室溫后，取出剛玉舟，拿出灰錐托板進行下次實驗。

三個步驟做完實驗，簡單省事，實驗結果一目了然。

測定的允許差（精密度）

注意事項：

1.灰熔融性控制箱的電源應在開始實驗時再打開，做完實驗后應及時關閉，以免對爐體加熱元件造成損壞。
2.計算機的顯示最低分辨率為800×600。
3.計算機禁止使用屏幕保護程序。
4.計算機的顯示器電源管理應關閉。
5.儀器須有良好接地。
6.在安裝或拆卸爐子時應小心，勿損傷硅碳管，勿使?fàn)t體受強烈振動。
7.使用電流勿超過30A。
8.儀器應放在干燥、通風的地方，不能在爐內處理水分較高的物質。
9.爐內嚴禁通入氣，在用無煙煤控制氣體成分時勿用硫分高者。
10.在硅碳管和剛玉舟、外套管之間應留適當?shù)目障叮构杼脊苤車３稚倭康目諝猓乐咕植窟^(guò)熱。
11.儀器背面有裸露高壓線，請勿觸摸。移動儀器時，須先切斷電源。
12.計算機九針串行口上插上串行口隔離器。

安裝調試需要的條件:

實驗臺2米，有220V單相30A空氣開關；
自備電腦配置基本要求：內存2G以上，一個有九針接口（RS232串口通信接口）；

HR-3型微機灰熔點測定儀裝箱配置清單：

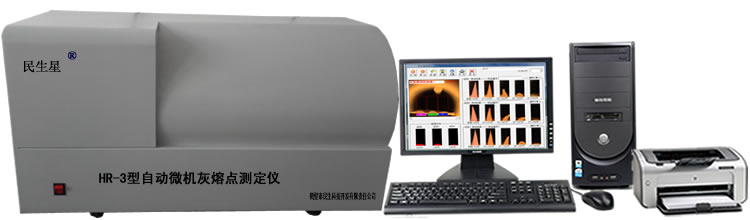

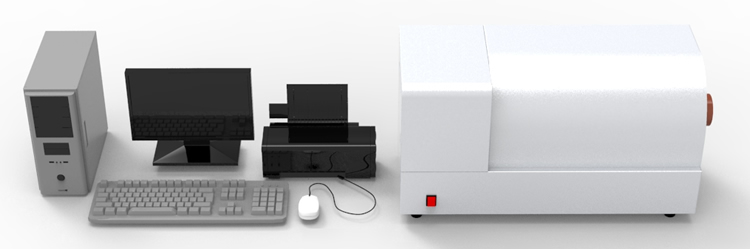

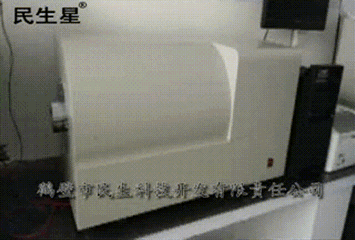

自動微機灰熔點測定儀產品展示

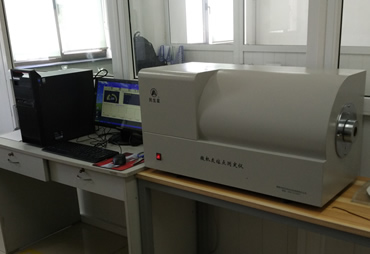

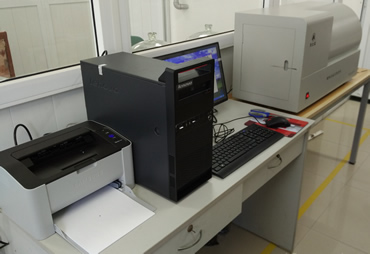

現場照片：
